在我們?nèi)粘＝佑|的汽車、家電、電腦乃至航空航天設備中，都隱藏著一套復雜的“神經網絡”——它不傳輸生物電信號，而是輸送著電力與數據。這套網絡就是線束（Wire Harness）。
很多人可能會直觀地認為：“線束？不就是一把電線用膠帶纏起來嗎？”
這個想法看似合理，卻與事實相去甚遠。如果線束生產真的如此簡單，就不會有那么多精密的自動化設備和嚴苛的質量標準了。實際上，一根合格線束的誕生，好比一場精密的“萬里長征”，每一步都充滿了挑戰與技術細節。
那么，為什么小小的線束需要如此復雜的工序？它的生產過程究竟是怎樣的？
線束加工的全景圖：六大戰役，環環相扣
為了讓大家有一個整體概念，我們可以將線束的整個生產流程簡化為一張作戰地圖，它主要包含六場關鍵“戰役”：
開線→ 壓接 → (預裝) → 穿塑殼 → 組裝 → 電測 → 包裝
這六個環節，就像多米諾骨牌，前一環節的任何微小瑕疵，都可能導致最終產品的全面失效。下面，我們將逐一揭開每一場“戰役”的神秘面紗。
---
第一戰役：開線（Wire Cutting & Stripping）
精準，是所有故事的開始
這是做什么？

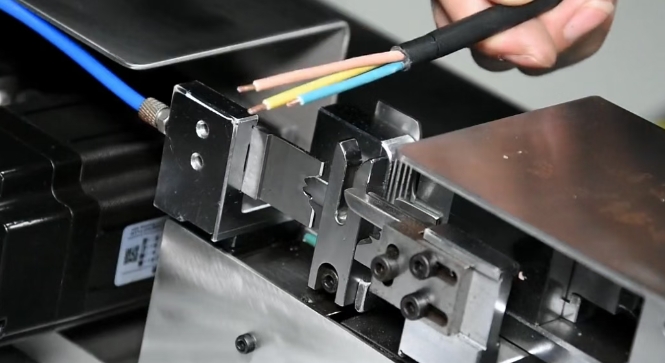

“開線”是所有工作的起點，它包含兩個動作：切斷（Cutting）和剝皮（Stripping）�，F(xiàn)代化的工廠通常使用全自動設備，根據工程師的設計圖紙，將整卷的電線精確地切成指定長度，并剝?nèi)啥说囊恍《谓^緣外皮，露出里面的銅絲（導體）。
為什么重要？
這看似簡單的一步，卻是對“精度”的極致考驗。
1. 長度精度： 在一輛汽車?yán)�，線束需要像血管一樣精確地繞過各種機械結構。如果一根線長了1厘米，可能會在安裝時形成應力集中的彎曲，長期震動下容易磨損；如果短了1厘米，則可能導致接頭處承受巨大拉力，最終斷裂。因此，線束的長度公差通常以毫米計算。
2. 剝皮質量： 剝皮更是“技術活”。剝得太淺，絕緣皮殘留，會導致后續壓接時接觸不良；剝得太深，機器的刀片可能會刮傷、甚至切斷內部的銅絲。一根由30股銅絲組成的導線，如果被刮傷了5股，其截面積減小，意味著導電能力下降、發熱量增加，同時抗拉強度也會大打折扣，埋下嚴重的安全隱患。
---
第二戰役：壓接（Crimping）
賦予電線“靈魂之握”
這是做什么？

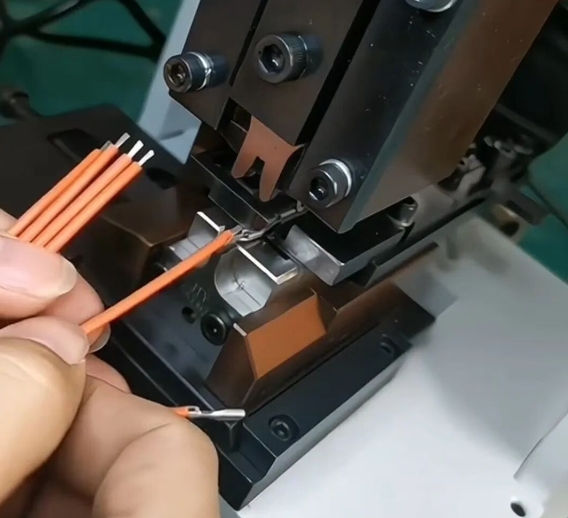

“壓接”是用專門的模具和設備，將一個金屬端子（Terminal）以巨大的壓力，牢固地固定在剛剛剝好皮的電線導體上。這個小小的金屬端子，是電線與電器設備連接的“握手”工具。
為什么重要？
壓接是整個線束制造過程中最核心、最關鍵的質量控制點。 超過60%的線束電氣故障，都源于壓接不良。它不是簡單的“夾緊”，而是一種“冷焊（Cold Welding）”過程。
科學原理：合格的壓接，會使端子和銅絲在巨大壓力下發生塑性形變，分子間緊密結合，界面間的氧化層被破壞，形成一個氣密性的、近乎均質的整體。這種連接不僅電阻極低（保證信號和電力傳輸效率），而且能抵抗嚴苛的振動和拉扯。
質量檢測：為了確保這個“靈魂之握”足夠牢固，工廠會使用拉脫力測試機來檢測其機械強度，并用工業顯微鏡進行切面分析，像做病理切片一樣，觀察端子和銅絲的橫截面，檢查其壓接高度、寬度和形態是否在黃金標準范圍內（例如，導體壓實度是否足夠，絕緣皮是否被恰當包裹等）。
---
第三戰役：穿塑殼（Housing Insertion）
對號入座的藝術
這是做什么？

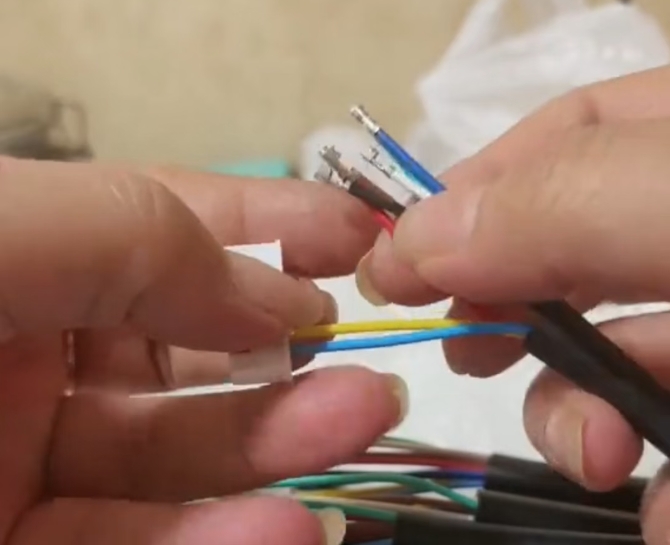

將已經壓好端子的電線，一根根地插入到塑料接插件（Connector Housing）的指定孔位中。對于復雜的線束，在此之前可能還有一個“預裝（Sub-assembly）”工序，即先將幾根線組成一個小單元，穿入一個小的接插件中，之后再將這個小單元匯入主線束。
為什么重要？
一個接插件可能有幾十甚至上百個孔位，每一根線都承載著不同的信號或電流。插錯一根，就可能導致整個設備的功能紊亂甚至燒毀。 例如，本該接收轉向燈信號的孔位，如果錯插入了安全氣囊的信號線，后果不堪設想。
防呆設計（Poka-Yoke）： 為防止出錯，現代接插件和端子都有精巧的“防呆設計”。端子插入時會有一個清脆的“咔噠”聲，代表其內部的彈片（Lance）已鎖定到位。如果插反或插不到位，是無法鎖定的。同時，這也是一個高度依賴人工的環節，需要工人有極高的專注度和熟練度。
---
第四戰役：組裝（Assembly）
從“神經元”到“神經網絡”
這是做什么？
這一步是將所有獨立的或預裝好的子組件，按照設計圖紙，匯集、排布、并用膠帶、波紋管、扎帶等輔料包扎成最終的線束形態。
為什么重要？
組裝決定了線束的最終“體型”和“盔甲”。

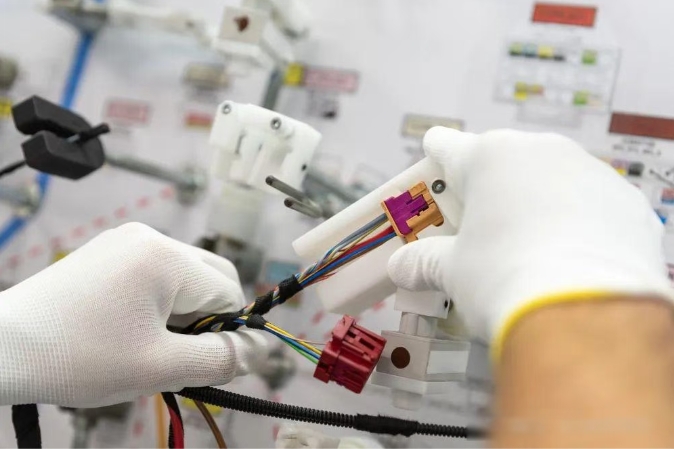

1. 成型與走向： 工人會在1:1的工裝板（Assembly Board）上進行組裝，板上用夾具和卡釘標明了每根線的走向、分支的位置和長度，確保最終成品和車輛或設備的安裝空間完美匹配。
2. 保護與固定： 使用PVC膠帶或更耐磨的布基膠帶纏繞，不僅僅是為了“捆綁”，更是為了耐磨、降噪、隔熱和絕緣。在發動機艙等惡劣環境下，還會使用更耐高溫、耐腐蝕的波紋管進行保護，并在此基礎上安裝卡扣、支架等，用于將其固定在車身上。
---
第五戰役：電測（Electrical Testing）
終極“大考”
這是做什么？

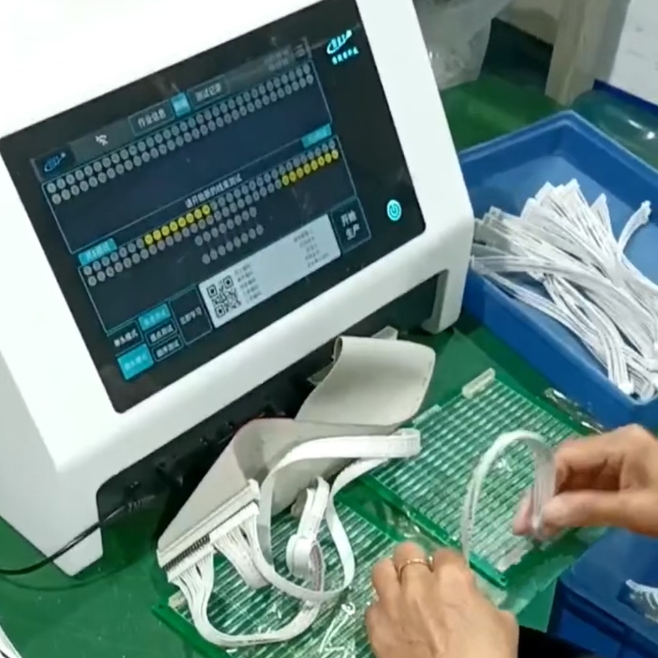

在成品打包之前，線束必須通過導通測試臺的全面“體檢”。原則上，尤其是對于汽車、醫療等高可靠性要求的領域，每一根（100%）線束都必須進行電測。
但在某些情況下，例如結構極其簡單（如只有一兩根回路）、且生產過程高度自動化、質量控制極為穩定的產品，制造商可能會根據與客戶的協議和風險評估，采用抽檢（Sampling Test）的方式。不過，100%全檢仍是行業的主流和黃金標準。
為什么重要？
這是質量控制的最后一道，也是最重要的一道防線。測試臺會連接線束兩端的所有接口，通過發送微弱的電信號，在毫秒間自動檢測以下關鍵指標：
1. 導通性（Continuity）： 電路A點到B點是否通暢？
2. 短路（Short Circuit）： A點和C點這兩個不該連通的線路，是否意外連在了一起？
3. 錯位（Miswiring）： A點的線是不是插到了接插件里D點的位置上？
4. 元件測試（Component Test）： 對于帶有二極管、電阻或保險絲的線束，測試臺還會檢測這些元件的功能是否正常。
只有100%通過所有測試項目的線束，才能被判定為合格品（或該批次被判定合格）。任何一個微小的錯誤都會被儀器瞬間識別并報警。
---
第六戰役：包裝（Packaging）
奔赴前線的最后守護
這是做什么？

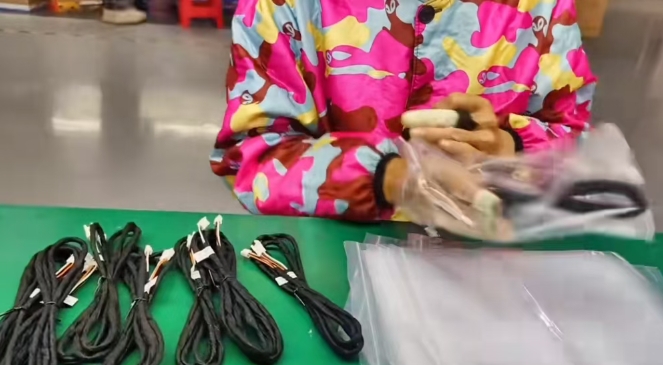

對合格的線束進行最終的外觀全檢（Visual Inspection）、貼上可追溯的標簽、并妥善包裝，準備發貨。
為什么重要？
線束雖然整體堅固，但其接插件的端子針腳和卡扣卻非常精密，運輸過程中的碰撞和擠壓可能導致其變形或損壞。因此，包裝需要針對性設計（如使用定制的托盤或分隔板），確保產品在抵達客戶生產線時，依然保持出廠時的完美狀態。
從一根普通的線，到一件承載著安全與功能的成品線束，我們看到了它背后近乎苛刻的制造流程。這趟“萬里長征”的每一步，都凝聚著工程設計、材料科學、精密制造和質量管理的智慧。
