【摘要】　FAKRA是一種傳輸高頻信號的高性能汽車線束， 隨著汽車技術的快速發展， FAKRA線束已經廣泛應用于汽車行業的關鍵領域。FAKRA線束分為傳統的FAKRA線束和小型化的Ｍｉｎｉ-FAKRA線束。FAKRA線束通常應用在車載導航系統、車載娛樂系統、車載通信系統、３６０°全景攝像頭、自動駕駛以及遠程信息處理系統等領域， 助力新能源汽車智能化、網聯化、信息化的快速發展。FAKRA線束的自動化制造技術以及自動化設備的開發和應用成為亟須攻克的技術難題， 如何在FAKRA線束自動化制造設備上運用防錯技術， 從線束的制造源頭進行防錯， 能有效避免批量不良品的產生， 提高設備的穩定性和提高產線的良品率， 降低FAKRA線束的制造成本。

引　　言

隨著新能源汽車技術的網聯化(Ｖ２Ｘ)、先進駕駛輔動系統(ＡＤＡＳ) 的快速發展，以及高精度車載雷達的廣泛應用，連接汽車通信和數據信息交互關鍵組件的FAKRA線束，必須具有高精度、快速連接、耐久性強和可靠性高等特點。加之新能源汽車智能化和網聯化技術及５Ｇ技術的進一步推進，FAKRA線束面臨著更高的性能需求。FAKRA線束自動化制造技術的應用不僅能提高生產效率，還能確保產品質量的一致性和線束的可靠性。FAKRA線束自動化或半自動化制造過程中運用防錯技術則能有效預防不合格品的產生，提升FAKRA線束的整體生產管理水平，降低產品的制造成本。

傳統的人工產線雖然能生產FAKRA線束，但是產品的一致性、信號傳輸性能、產品的可靠性很難保證。隨著FAKRA原材料的進化，從原來的機加工單粒產品逐步演化為沖壓版本，既提升了FAKRA原材料的生產效率和自動化制造水平，又降低了制造成本，為線束的自動化制造提供了先決條件。因此，FAKRA自動化制造方案的設計、對自動化產線上操作工站防錯技術的研究和應用顯得尤其重要。

FAKRA自動化制造設備方案設計

車載FAKRA線束自動化生產線設備集成了裁線、盤繞、剝皮、壓接、測試等多個工序，采用模塊化的結構設計及精密的伺服驅動機構，實現全自動化生產。FAKRA自動化生產線配備了數控人機交互系統，各工作站模塊可獨立工作，并且根據客戶需求支持非標定制，可靈活擴展多項附加功能，并且可以通過人機交互界面實現對各個模組的單獨控制。

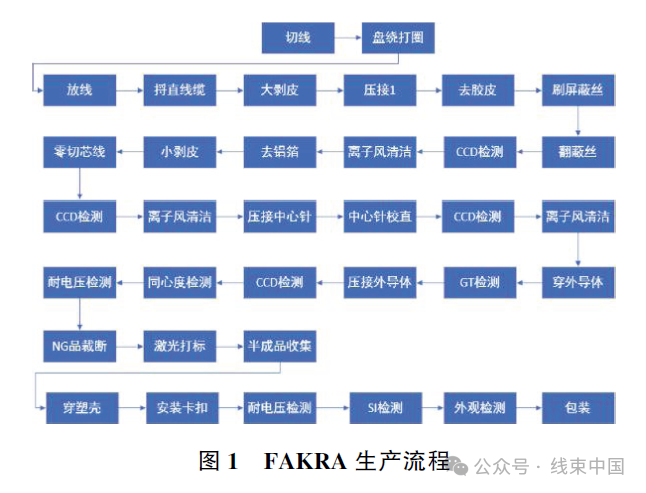

FAKRA線束自動化生產線通常有兩種: 第一種是包含全自動切線、打圈、捆扎，自動化設備抓取導線、剝外膠皮、壓接、穿外導體、穿塑殼、成品線束導通及收線，這種自動化方案是全自動的FAKRA產線方案；第二種是人機結合的生產線方案，該方案將全自動切線打圈捆扎機同自動化生產線主機分離，后段采用人工穿塑殼，自動化生產線只做中間的剝皮、壓接中心針、穿外導體、耐壓檢測等中間工序，半成品線束下線后，人工穿塑殼、耐壓檢測、ＳＩ檢測、外觀檢測、包裝。FAKRA生產流程如圖１所示。

如果企業對FAKRA線束生產制造的自動化要求高，在方案上選擇全自動FAKRA生產線，只需要一個人操作，即可完成同軸線纜、端子物料在設備上安裝放置，以及自動化產線設備人機界面的操作，同時完成FAKRA線束最終合格產品的收集、轉運，監控全自動FAKRA生產線運行過程中的異常處理、不良品的收集和分析。如果企業注重效率和設備的穩定性，在設備方案上可以選擇人機協同專用產品類型的半自動化專線，減少了物料和產品換型，設備的利用率最高。

無論是單端循環的自動化生產線還是雙端循環的自動化生產線，在自動化生產線方案設計前期，一定要結合企業實際需求、線束項目產品類型、工藝路線、檢驗參數，包括對客戶的技術要求進行反復論證和方案評審，能有效避免后期的設備改動。同時，在自動化生產線的方案設計上，要最大限度地避免自動化生產線的結構過于復雜。自動化生產線的結構復雜性越高，必然會導致自動化生產線的整體穩定性、設備的稼動率降低。

FAKRA線束自動化制造工序設計與防錯應用

FAKRA線束自動化制造設備方案或半自動人工生產制造工序排布階段一定要融入相關設備防錯或工藝防錯技術，以有效避免后期設備調試、線束生產和設備驗收過程中的很多不確定因素。

２. １　切線工序的方案設計和防錯應用

全自動化生產線是將自動切線盤繞機和FAKRA自動化生產線通過機械機構進行連接，然而自動切線盤繞機在和FAKRA自動化生產線組合后卻有一定的局限性。當切線長度小于800ｍｍ時，線纜剛好盤繞１圈，繞盤直徑Ｄ＝１２０ｍｍ，兩端甩線２００ｍｍ，采用膠帶捆扎或者扎絲捆扎，確保捆扎結實。當導線長度范圍在８００~ １２００ｍｍ 時，導線盤繞不夠兩圈，或者不能確保兩端甩線２００ｍｍ時，一定要考慮設計盤繞直徑可調的線纜盤繞載具。

線纜自動裁線盤繞機，一定要設計可以通過導線長度來計算盤繞直徑的柔性機構，線纜直徑１５０~ ３００ｍｍ 為最優，行業內通常將線纜盤繞成兩端半圓中間矩形的形狀。兩端半圓直徑約１００~１２０ｍｍ， 兩半圓邊最遠距離約３００ｍｍ。因此，切線長度范圍最低為８００ｍｍ。根據捆扎(扎線) 機構大小確定切線最長尺寸。

切線盤繞機的繞線機構一定要設計成伺服電機控制可調的，操作員在人機交互界面輸入導線長度、導線類型、長度補償?shù)葏��?shù)后，軟件系統會自動計算盤繞直徑，并控制伺服系統調整繞線載具，同時確保線盤兩端甩線２００~ ３００ｍｍ，滿足FAKRA自動化生產線主機載具的應用需求。

為提高自動切線打圈組件的利用率，切線盤繞機末端要預留一個線纜收集機構，當FAKRA自動化生產線不工作或生產單端加工產品時，自動機部分采用人工放線。前端的裁線盤繞機構可以繼續工作，設備將切線盤繞、捆扎成圈的線纜輸送到指定位置，人工將盤圈線纜收集到周轉箱容器中，裁線打圈設備的利用率提高３０％~４０％， 同時也將設備利用率提升５％左右。

２. ２　FAKRA自動化生產線方案設計和防錯應用

FAKRA自動化生產線主機部分通常要完成大剝皮、壓接金屬屏蔽、切鋁箔、翻網屏蔽絲、芯線剝皮、壓接中心針、穿外導體、壓接外導體、ＣＣＤ檢測、耐壓檢測、激光打標識、收線等操作。部分全自動FAKRA生產線還可以完成穿護套、安裝自鎖、ＮＧ品分離等操作，FAKRA自動化生產線主機部分是整套生產線的重要組成部分，也是自動化生產線的核心和精髓。

FAKRA自動化生產線的主機第一或第二工站必須設置一個人工放線的工站，即便是裁線盤繞機組合的全自動化生產線，也要在開始工站設置一個人工放線的工站。主要目的有兩個，首先是滿足較短線纜和過長線纜的生產制造，其次是當切線盤繞機故障時，可以人工放線，提高ＦＡＫＲＡ自動化生產線的利用率。

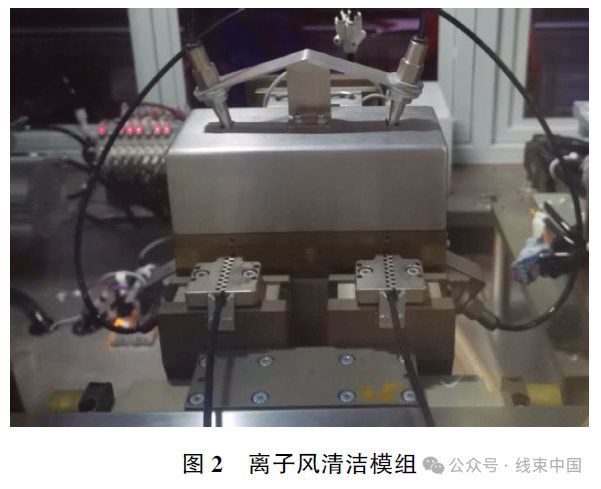

FAKRA自動化生產線在完成翻網和芯線剝皮之后，必須設置一個離子風清潔模組，如圖２所示。通常采用線纜上部吹風，下部吸風，將附著在線纜頭部的屏蔽斷絲、游離金屬異物，利用離子風清潔干凈。必要時，在穿外導體前再增加一個離子風清潔模組，確保插入外導體的中心針是清潔、無異物附著的，如圖２所示。

屏蔽絲翻網檢測，在壓接中心針的前一個工站，必須增加一個屏蔽絲翻網檢測模組，用來檢查翻網不徹底的半成品，杜絕屏蔽絲和芯線連接導致的FAKRA產品短路問題。

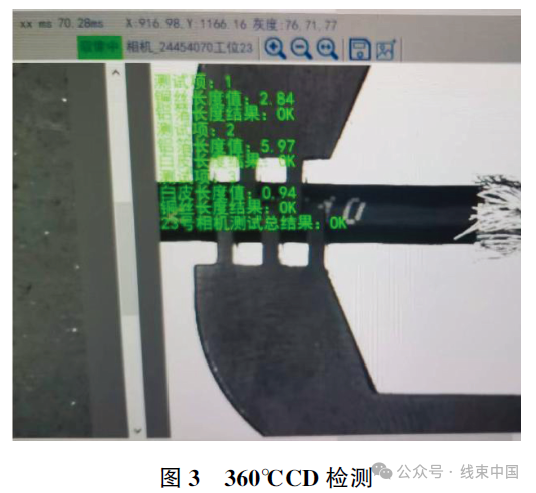

行業內通常采用弱電檢測內絕緣處、芯線和屏蔽絲有無通路，這種接觸式檢測有可能改變芯線的狀態。另一種是采用３６０℃ＣＤ 檢測屏蔽絲飛絲。通過旋轉鏡頭拍照，對半成品內絕緣、芯線區域設定敏感區，要求敏感區內無異物，這種無接觸的檢測可以作為優選，如圖３所示。

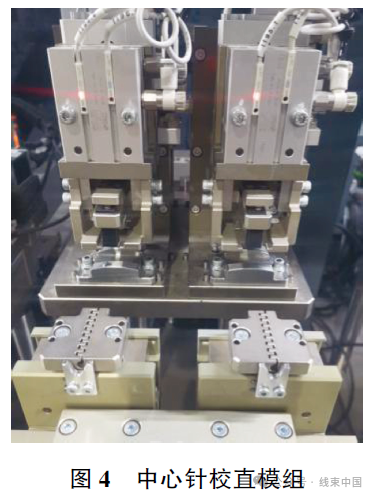

中心針校直模組設計方案，由于中心針端子在壓接后，要從鉗口中脫模，某種特殊條件下，中心針的脫模過程會導致中心針端子和線纜發生不同程度的彎曲。為保證中心針端子順利插入外導體組件，在中心針穿(壓接) 外導體模組之前一定要設計一個中心針校直模組，如圖４所示，確保中心針穿外導體的時候端子平直，提高插入合格率。該模組采用軟塑膠材質的平面對端子施壓３~５Ｎ， 當校直不良品端子(飛絲) 時，有可能導致飛出的銅絲碎屑掉落在中心針校直區域，碎屑有可能會被下一個合格的中心針給吸附粘走，導致產品的短路。因此，要在中心針校直模組上增加一個吹氣裝置，當中心針端子每校直一對后，端子離開校直模組后的空閑節拍時間內，對中心針端子校直區域吹氣清潔，防止掉落在校直后的合格端子上吸附(沾上) 金屬異物。

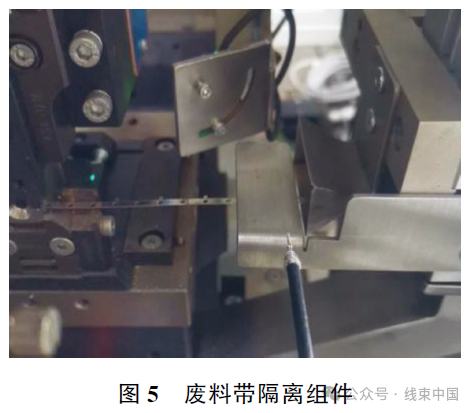

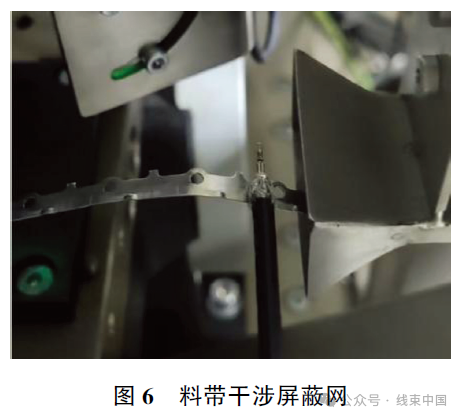

增加廢料帶隔離組件，如圖５所示，在雙端同時加工的自動化生產線上，通常情況下，先將左端的中心針穿外導體，然后壓接外導體，這個時候右端的中心針處于懸空狀態。當左端壓接模組上的料帶切斷刀鈍了，無法正常切斷廢料帶，將導致多余的料帶向上弓起，如圖６所示，干涉線束右端的屏蔽絲，壓接設備后退時將已經翻網徹底的屏蔽絲掛扯并拉到和中心針區域，當右端穿外導體時，出現短路的不合格產品。因此，壓接左端外導體的壓接機模具的廢料帶一側，必須增加一個廢料帶隔離板，將廢料帶和右端線纜完全隔離，避免產生嚴重的短路不合格品或有潛在質量風險的產品流出。

導通耐壓檢測模組的防錯設計，對于雙端生產模式的自動化FAKRA生產線，左右兩端的耐壓檢測對接機構應采用由兩個伺服電機單獨控制伸縮距離。當產線加工兩端物料類型相同的FAKRA產品時，兩個模組前進和后退的尺寸相同，當兩端加工的物料類型不相同時，由于外導體的長度和中心針端點位置不同，耐壓檢測模組的測試接頭尺寸、位置也不一樣，需要單獨控制。這種兩端單獨控制模組的機構復雜、設備制造成本高，但控制精度較高，如圖７所示。

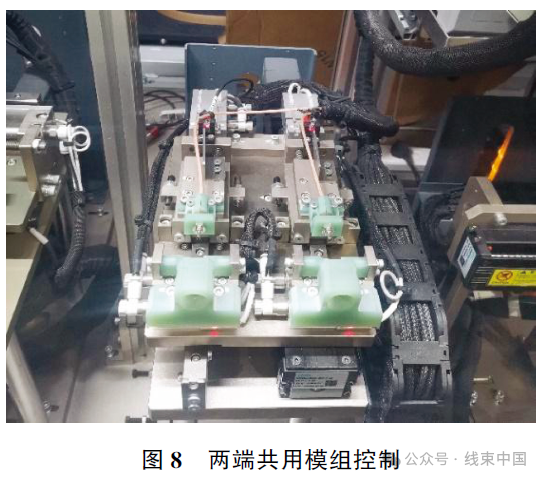

導通耐壓檢測模組采用一個電機控制前進和后退的方案，如圖８所示，適合兩端加工相同原材料的ＦＡＫＲＡ，這種模組的控制方案，機構比較穩定，運行比較可靠，模組成本較低。當應對兩端不同產品類型的FAKRA時，可以采用快速切換的對接模塊進行卡緊連接。缺點是，需要設計多個應對不同產品快速切換的對接模塊。

２. ３�。茫茫� 影像檢測技術在全自動FAKRA生產線的應用

隨著半導體技術和數字圖像處理技術的不斷進步，以及ＣＣＤ芯片的分辨率和動態范圍的進一步提升，使得ＣＣＤ成像質量更高。同時，ＣＣＤ影像檢測與人工智能等新技術深度融合，結合性能強悍的計算機系統實現更高級別的算法對圖像分析和處理，檢測精度、準確性和檢測效率也將得到極大提高，推動ＣＣＤ影像檢測技術在FAKRA自動化生產線上的大范圍應用。

采用ＣＣＤ影像檢測，通常采用固定式鏡頭三棱鏡３６０°檢測、固定式單面檢測；３６０°旋轉鏡頭全方位檢測，在ＣＣＤ檢測模組方案設計過程中，對生產過程半成品的檢測需求要合理配置。比如: 對屏蔽網絲切斷、屏蔽網絲翻網是否徹底，優選３６０°旋轉鏡頭方案。對中心針壓接外觀和壓接尺寸檢測、外導體壓接外觀和尺寸檢測，優選固定式鏡頭三棱鏡３６０° 檢測；對檢測FAKRA線束同心度、芯線根數、FAKRA護套狀態識別等優選固定式鏡頭進行檢測，ＣＣＤ相機拍照更加精細和準確。

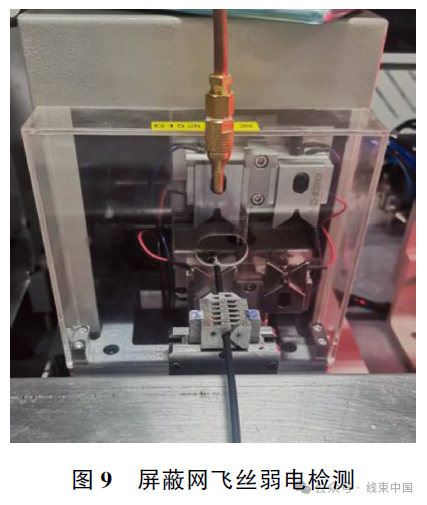

采用ＣＣＤ影像檢測FAKRA同軸線纜屏蔽絲切斷，檢測有無飛絲，檢測壓接金屬箍后屏蔽絲翻網是否徹底，有無飛出屏蔽絲在中心針壓接區的效率和可靠性，精度遠遠大于傳統的弱電接觸式檢測，如圖９所示。

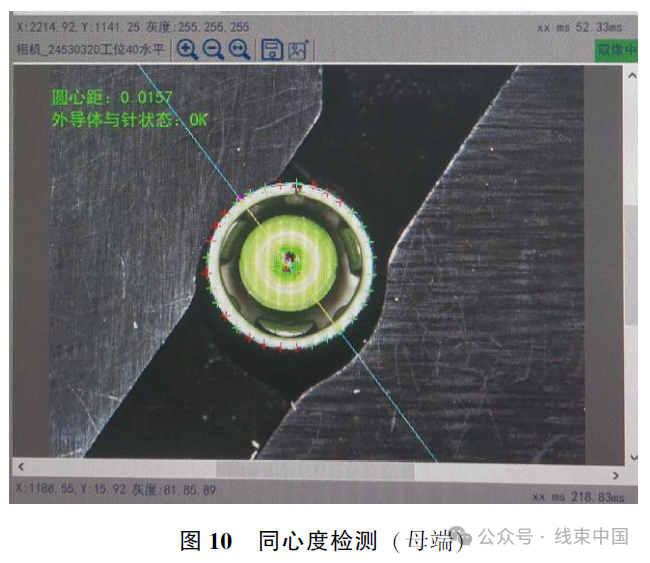

FAKRA線束同心度檢測，目前最好的方案就是采用固定相機模式的ＣＣＤ影像檢測，將相機拍攝的圖片，通過圖像識別軟件和計算機系統，實時計算出FAKRA線束中心針圓心和外導體圓心之間的距離，符合設計標準，產品標記合格；否則標記成不合格品，自動化設備最后一個模組將不合格品進行排除隔離。不同的設備廠商對FAKRA同心度或者圓心距的計算方法大致相同。如圖１０、圖１１所示。

對于FAKRA公端，中心針的圓心和外導體大圓圓心距Ｄ＝０. １５ｍｍ。對于FAKRA母端，中心針(絕緣子) 圓心和外導體大圓圓心間距Ｄ＝０. １５ＭＭ， 并且母端中心針小圓Ｄ＝０. １ｍｍ 范圍內不能有異物。通過ＣＣＤ圖像識別運算技術進行判斷，超出測量數值，設備自動ＮＧ不良。

２. ４　FAKRA線束的不良品分析

FAKRA線束在制造過程中，難免會出現短路、斷路、耐壓檢測、絕緣檢測不合格、中心針插入深度不合格、FAKRA中心針同心距不合格、屏蔽飛絲、外導體變形等不良品。生產過程中一定要針對不良品進行分析并查找原因，從設備、過程控制上徹底解決導致不良品產生的根本原因，從而避免產生大批量的不良品避免不良品流出的極大風險。

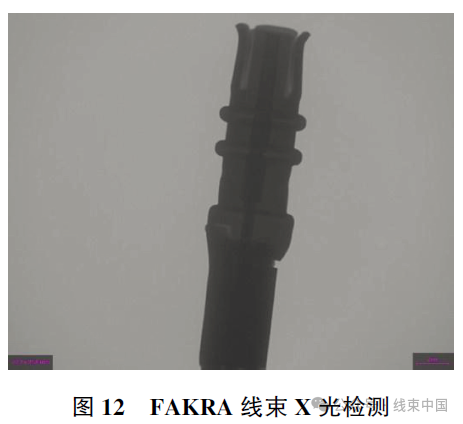

１) Ｘ-ＲＡＹ 無損檢測。當FAKRA產品出現斷路或者短路的情況，可以將不良品用Ｘ-ＲＡＹ 進行照射檢查，如圖１２所示。通過調整Ｘ-ＲＡＹ 設備，放大或縮小局部區域，查出導致不良的問題點，并分析不良的故障點、不良品的類型。

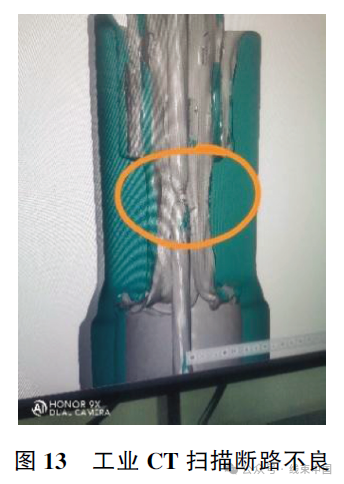

２) 工業ＣＴ檢測。由于Ｘ-ＲＡＹ 的功率過小或設備性能問題，部分金屬層厚度大的FAKRA外導體，則無法看清內部的不良狀況。因此，可以借助工業ＣＴ對故障線束的兩端進行ＣＴ全尺寸掃描，利用工業ＣＴ的控制軟件對掃描的３Ｄ數據進行切片分析，如圖13所示。

對FAKRA線束產線的Ｘ-ｒａｙ 檢測在國內部分企業開始推廣應用，只是作為對不良產品的分析，并沒有對其做１００％的Ｘ-ｒａｙ 無損透視檢驗。

在國內，我公司率先采用工業ＣＴ對不良品進行無損分析。合格產品通過工業ＣＴ對FAKRA產品按組進行尺寸測量，同時對產品進行信號傳輸ＳＩ信號測試，從而篩選出性能最優的壓接、組裝參數，確保ＳＩ信號數據最優狀態下的壓接參數。

電子放大鏡檢測，選用１００~ ２００ 倍的電子放大鏡檢查不良，有些公司不具備Ｘ-ＲＡＹ 和工業ＣＴ的檢查條件，可以采用電子放大鏡進行檢測。比如: 電子放大鏡目視檢查屏蔽絲切傷、同軸線纜芯線切傷、切斷，中心針壓接外觀、同軸線纜內絕緣切傷、中心針插入狀態等。

在缺乏相關設備的情況下，首先可以采用灌膠凝固后，用剖切工具對不良品進行刨切、研磨，然后在電子放大鏡下觀察，從而發現不良品故障點的真實狀態，分析質量問題產生的根本原因，最后通過對設備、模具的改善，解決產生不良的問題點。

總    結

FAKRA線束的自動化制造和防錯技術還有很多，自動化設備廠家應和設備需求方對FAKRA自動化生產的前期設計方案進行充分溝通，并結合國內外同行對FAKRA自動化設備方案進行研究和剖析，融入更多的防錯方案，能大幅縮減設備的調試及批量生產周期，減少試錯概率。

FAKRA自動化設備的方案設計和方案選擇，企業一定要結合公司和客戶對產線的需求、產品設計技術參數、質量檢測要求，選擇適合的FAKRA自動化生產線類型，并結合公司原材料的供應鏈情況，打造FAKRA高速數據線束的生產制造車間，從而實現效率、利潤的最大化。
